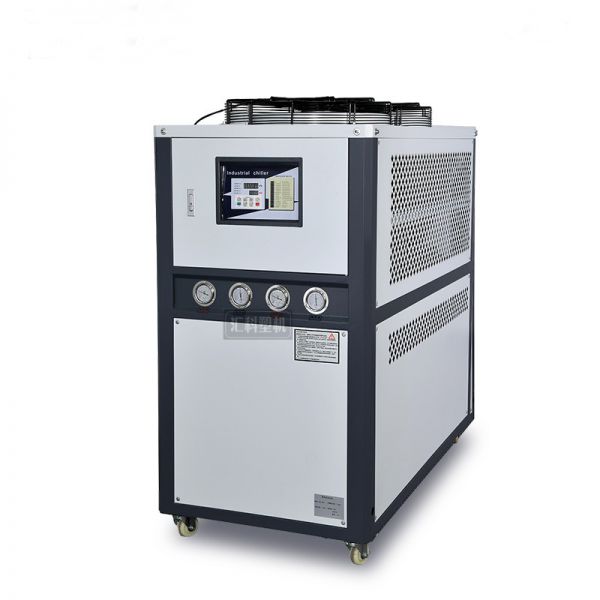

風冷冷水機
冷水機應用
“匯科”冷水機應用于塑料加工機械成型模具冷卻，能夠大大提高塑料制品表面光潔度，減少塑料制品 表面紋痕和內應力，使產品不縮水、不變形，便于塑料制品的脫模，加速產品定型，從而極大地提高塑料成型機的生產效率
風冷式冷水機特點：
1.作為冷水機的心臟，挑選歐美日全新原裝進口優質壓縮機，內置安全保護，低噪音，省電耐用。水箱式蒸發器
2.不銹鋼厚質水箱式蒸發器，內置自動補水等裝置，省去工程安裝中的膨脹水箱，方便安裝保養，并適用于大溫差小流量等特殊場合。
3.風冷式冷凝器 高速沖床沖孔，翻片質量可靠。二次翻邊，銅管與翅片更加緊密接觸，換熱效率高。采用全進口銅管和全自動彎頭焊接，大大增強了氣密性，杜絕制冷劑泄漏現象。尤其適合水資源缺乏或水質硬度高的地區使用。
機組配置：配置精密電子溫度控制器，精確控制水溫于5-25（度）以?xún)?。內置壓縮機超負載保護器，循環水泵超負載制，系統低壓力異常保護器，高效進口干燥過濾器及膨脹閥，維修手閥接口等裝置，確保機器可靠安全運行，方便保養維護。
可選擇的水泵裝置 根據用戶工程設計要求配備進口高效節能水泵，冷水機安裝使用方便快捷。
微電腦操作面板 操作簡單，及時顯示運行狀態及故障信息，同時顯示運行溫度和設定溫度。
風冷式冷水機規格表 | ||||||||||||||||||||
型號 | 3A | 5A | 8A | 10A | 12A | 15A | 20A | 25A | 30A | 40A | 50A |
| ||||||||
長H(mm) | 1150 | 1150 | 1420 | 1420 | 1500 | 1500 | 1900 | 1900 | 1900 | 1950 | 1950 |
| ||||||||
寬W(mm) | 620 | 620 | 730 | 730 | 910 | 910 | 1220 | 1220 | 1220 | 1310 | 1400 |
| ||||||||
高D(mm) | 1050 | 1050 | 1620 | 1620 | 1750 | 1750 | 2900 | 2900 | 2900 | 3350 | 4100 |
| ||||||||
制冷量 | KW | 8.39 | 13.95 | 21.8 | 28.01 | 33.79 | 44.15 | 59.08 | 71.72 | 87.2 | 113.58 | 135.49 |
| |||||||
Kcal/hr | 7216 | 11990 | 18748 | 24089 | 29059 | 37965 | 50805 | 61683 | 74992 | 97675 | 116521 |
| ||||||||
壓縮機 | 輸出功率 | KW | 2.2 | 3.7 | 6 | 7.5 | 9 | 11 | 15 | 18 | 22 | 30 | 37.5 |
| ||||||
HP | 3 | 5 | 8 | 10 | 12 | 15 | 20 | 25 | 30 | 40 | 50 |
| ||||||||
制冷劑 | 填充量 | 2.7 | 4.3 | 7 | 8 | 11 | 13 | 18 | 22 | 26 | 34 | 48 |
| |||||||
控制方式 | 毛細管 /熱力膨脹閥Thermal expansion valve |
| ||||||||||||||||||
種類Species | R22 |
| ||||||||||||||||||
蒸發器 | 類型Type | 殻管式Shell and tube type |
| |||||||||||||||||
冷凝器 | 類型Type | 殻管式Shell and tube type |
| |||||||||||||||||
風機功率 | 0.14×2 | 0.14×2 | 0.25×2 | 0.45×2 | 0.6×2 | 0.78×2 | 0.8×2 | 1.1×2 | 1.5×2 | 1.1×3 | 1.5×4 |
| ||||||||
水箱容量度(L) | 50 | 85 | 150 | 180 | 200 | 270 | 400 |
| ||||||||||||
水泵 | 功率 | 0.37 | 0.75 | 1.5 | 2.2 | 3 | 4 |
| ||||||||||||
工作流量(L/min) | 50 | 80 | 150 | 200 | 300 | 530 |
| |||||||||||||
工作壓力 | 2 | 2.6 | 3 | 2.5 | 3 | 2.7 |
| |||||||||||||
總功率Total power(kw) | 3.55 | 5.16 | 7.71 | 10.06 | 11.41 | 14.46 | 19.92 | 24.34 | 30.6 | 33.58 | 46.44 |
| ||||||||
配管口徑 | 冷凍水出口 | 1×1 | 11/2×1 | 2×1 | 11/2×1 | 11/2×1 |
| |||||||||||||
冷凍水入口 | 1×1 | 11/2×1 | 2×1 | 11/2×1 | 11/2×1 |
| ||||||||||||||
水箱排水口 | 1/2 | 1 |
| |||||||||||||||||
水箱溢流口 | 1/2 | 1 |
| |||||||||||||||||
水箱補水口 | 1/2 | 1 |
| |||||||||||||||||
保護裝置 | 壓縮機 | 過載繼電器Overload relay |
| |||||||||||||||||
泵浦 | 過載繼電器Overload relay |
| ||||||||||||||||||
冷凍回路 | 高低壓開關/防凍開關High low pressure switch/antifreeze switch |
| ||||||||||||||||||
水回路 | 水箱水位開關(選配)/旁通閥Water tank level switch(optional)/bypass valve |
| ||||||||||||||||||
電壓規格Voltage specification | 3Φ,400VAC,50HZ |
| ||||||||||||||||||
單位換算Unit conversion | 1KW=860kcal/hr 1RT=3024kcal/hr 10000Btu/hr=2520kcal/hr |
| ||||||||||||||||||
凈重Net weight(kg) | 305 | 315 | 4 |
|
|
|
|
|
|
|
|
| ||||||||
工業冷水機與注塑機的匹配？
成型機鎖模力（T） | 成型能力（kg/h) | 型號 |
250 | 25 | 4W |
300 | 30 | 4W |
350 | 35 | 5W |
450 | 45 | 5W |
550 | 55 | 8W |
650 | 65 | 8W |
850 | 85 | 10W |
1000 | 100 | 12W |
1300 | 130 | 12W |
1500 | 150 | 15W |
1800 | 180 | 15W |
2200 | 220 | 20W |
2500 | 250 | 20W |
3000 | 300 | 25W |
4000 | 400 | 30W |
5000 | 500 | 40W |
